使用说明

一、概述
我公司生产的IIJ-II型全自动试油器(以下简称试油器)采用工业单片机控制,应用大规模集成电路,新型I/O接口,加上独特的检测及抗干扰技术,极大地提高了设备性能。
主要特点有:
1、操作简单,自动化程度高(只需按一键即可);
2、菜单管理,输入参数简便明了;
3、可存储99组油样测试数据,方便日后调阅及打印,试验数据在关闭电源状态下可保存100年;
4、系统时钟在关闭电源状态下仍可继续运行;
(本系统内部时间供参考,不作标准计时用)
5、可通过RS232口进行软件升级;
6、抗干扰能力强,检测精度高;
7、体积小、重量轻,便于野外作业。

二、技术参数
1、电源:AC220V±10%,50Hz
2、输出电压:80 kV,100 kV
3、容量:1.6 kVA、2.0 kVA
4、升压速度:约2 kV/S
5、电压检测精度:3 %
6、击穿灵敏度:<2 kV
7、波形失真:≤3%
8、击穿反应时间:≤10ms
9、工作环境:温度:0℃~40℃,湿度:最大相对湿度85%
10、储存环境:温度:-20℃~60℃,湿度:最大相对湿度75%
11、工作海拔高度:<1500m (如超过1500m,可特别设计)

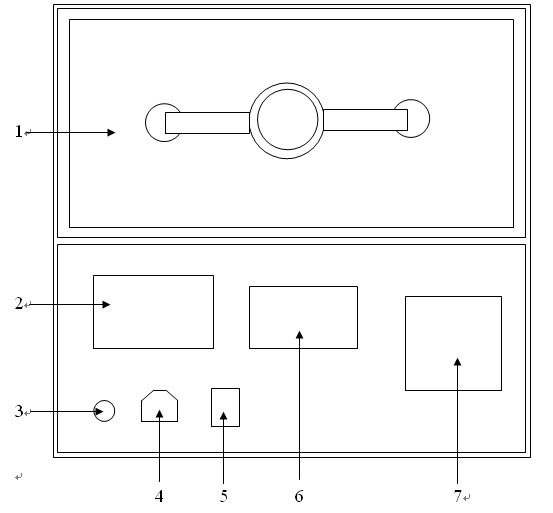

三、面板布置与说明(示意图)

           1 — 高压仓     2 — 打印机     3 — 接地端   4 — 电源插座
           5 — 电源开关  6 — 显示屏   7 — 键盘

四、操作说明
1、准备开机


I I J – II – 80
全 自 动 试 油 器
ID: 2 0 0 6 0 2 0 6  V2.0
2006 – 03 – 28   15:23

将仪器的电源开关置于“关”的位置,可靠接好地线。用专用的电源线将交流220V接至仪器,合上电源开关,仪器的显示屏(LCD)显示仪器型号、名称、编号、软件版本、系统时间等基本信息(开机LOGO)。



2、 数据设置
2.1、设置系统时间
2.1.1、开机LOGO,按【菜单】键进入主菜单。主菜单有三个选项:“设置系统时间”“设置测试参数”和“数据管理”。



设置系统时间
设置测试参数
数据查询






2.1.2、按【↑】键和【↓】键移动阴影光标到“设置系统时间”,再按【确认】键进入时间设置界面。



设置系统时间:
2006-02-28  10:12


2.1.3、按【←】键和【→】键移动阴影光标到需要更改的数据,按【↑】键和【↓】更改数据。例:按【→】键移动阴影光标到月份的位置。



设置系统时间:
2006-02-28  10:12


2.1.4、按一下【↑】键可将月份更改为03。



设置系统时间:
2006-03-28  10:12


2.1.5、更改完毕按【确认】键保存数据并返回上一级菜单。



设置系统时间
设置测试参数
数据查询


2.2、设置测试模式
2.2.1、开机LOGO,按【菜单】键进入主菜单。主菜单有三个选项:“设置系统时间”“设置测试参数”和“数据管理”。



设置系统时间
设置测试参数
数据查询


2.2.2、按【↑】键和【↓】键移动阴影光标到“设置测试参数”,再按【确认】键进入设置测试参数界面。


设置系统时间
设置测试参数
数据查询


按【确定】键显示


设 置 测 试 参 数:
测 试 编 号:28
测 试 模 式:自定义
最 高 电 压:080KV
2.2.3、按【←】键和【→】键移动阴影光标到需要更改的数据,按【↑】键和【↓】更改数据。
2.2.4.1、如要选择“国标模式”,可按【←】键和【→】键移动阴影光标到“测试模式”行,按【↑】键和【↓】选择“国标”。


设 置 测 试 参 数:
测 试 编 号:28
测 试 模 式:自定义
最 高 电 压:080KV


  按【↑】键或 【↓】



设 置 测 试 参 数:
测 试 编 号:28
测 试 模 式:国标
最 高 电 压:080KV

按【确认】键


设置系统时间
设置测试参数
数据查询


2.2.4.2、如要选择“自定义模式”,可用【↑】键和【↓】键移动阴影光标到“自定义”,再按【确认】键进入“自定义模式”的修改状态。


测试次数:06
等待时间:010秒
搅拌时间:010秒
静置时间:005秒


2.2.4.2.1、按【←】键和【→】键移动阴影光标到需要更改的数据,按【↑】键和【↓】更改数据。



测试次数:06
等待时间:010秒
搅拌时间:010秒
静置时间:006秒


注:可更改的数据有:最高电压(一般不需更改)、静置时间、等待时间、搅拌时间、试验次数等。
其中最高电压的设置范围为5kV到额定最高压,且最小调节幅度为1kV。如80kV的试油机的最高电压只能设置为5kV到80kV;100kV试油机则最高电压只能设置为5kV到100kV;静置时间设置范围0~ 999秒;等待时间设置范围0~ 999秒;搅拌时间设置范围0~ 999秒;试验次数设置范围1 ~ 6次



2.3、设置测试编号
2.3.1、开机LOGO,按【菜单】键进入主菜单。主菜单有三个选项:“设置系统时间”“设置测试参数”和“数据管理”。


设置系统时间
设置测试参数
数据查询


2.3.2、按【↑】键和【↓】键移动阴影光标到“设置测试参数”,再按【确认】键进入参数设置界面。



设置系统时间
设置测试参数
数据查询



按【确认】键




设 置 测 试 参 数:
测 试 编 号:28
测 试 模 式:自定义
最 高 电 压:080KV


按【→】键


设 置 测 试 参 数:
测 试 编 号:28
测 试 模 式:自定义
最 高 电 压:080KV





按【↑】键


设 置 测 试 参 数:
测 试 编 号:29
测 试 模 式:自定义
最 高 电 压:080KV



2.3.3、按【←】键和【→】键移动阴影光标到需要更改的数据,按【↑】键和【↓】更改数据。

3、数据管理
数据管理包括数据查询和数据打印。
3.1、开机LOGO,按【菜单】键进入主菜单。主菜单有三个选项:“设置系统时间”“设置测试参数”和“数据管理”。



设置系统时间
设置测试参数
数据查询



3.2、按【↑】键和【↓】键移动阴影光标到“数据管理”,再按【确认】键进入数据管理状态,LCD显示“测试编号XX”。其中“X”是0~ 9的自然数,阴影光标处在第一个“X”。



设置系统时间
设置测试参数
数据查询



按【确认】键




查询编号:23

(此状态时打印机电源接通以方便换纸)





3.3、按【←】键和【→】键移动阴影光标到需要更改的数据(例按【→】键),按【↑】键和【↓】更改数据。(如不需查询可按【菜单】键到开机LOGO界面。)



查询编号:23



 按【↓】键




查询编号:22



3.4、数据更改后按按【确认】键进入查询状态,仪器显示该编号的第一页测试数据。



编 号:22  次 数:06
日 期:2006-3-28
时 间:09 : 45
模 式:自定义


3.5、按【↓】键可查询该编号的下一页(第二页)测试数据。



第一次:052.5KV
第二次:051.6KV
第三次:049.1KV
第四次:052.2KV


3.6、按【↓】键可查询该编号的下一页(第三页)测试数据。



第五次:048.5KV
第六次:047.3KV
平均值:050.2KV





(LCD右边的竖条中间有一段黑条,表示当前页面在整个页面中的位置。黑条在上面表示第一页,在中间表示第二页,在下面表示第三页)
3.7、此状态时按【←】键和【→】键可查询其他编号的数据。(按【←】键查询当前编号的上一个编号,按【→】键查询当前编号的下一个编号)
3.8、任一编号的任意一页均可按【打印】键将该编号的数据打印出来。
3.9、仪器处于打印状态时,按【菜单】键可停止打印并返回到开机LOGO界面。
3.10、查询/打印完毕,按【确认】键返回到“查询编号XX”菜单;按【菜单】键可返回到开机LOGO界面。

4、开始试验
4.0、试验前的准备
4.0.1、打开仪器的保护上盖,两手分别放在的两边,向上轻轻取下有机玻璃绝缘罩的上盖;
4.0.2、将取好油样的试油杯轻搁在高压电极上,再轻轻合上有机玻璃绝缘罩(必须压住有机玻璃绝缘罩的下盖上的微动开关,否则仪器会提示“仓门未关闭!”的错误信息);
4.0.3、将仪器的电源开关置于关的位置,可靠接好地线;
4.0.4、用专用的电源线将交流220V电压接到本仪器;
4.1、开机LOGO,按【测试】键,仪器按照设定模式的参数开始运行。(以国标为例)仪器显示静置界面(静置时间为300S倒计时)。



编号:10   次数:01
静置中。。。   300秒






4.1.1、静置时间300秒倒计时完毕,仪器接通主回路并开始升压;



编号:10   次数:01
升压中。。。   12.3KV






4.1.2、油样击穿或到电压升到最高设定值,仪器立即切断主回路电源,LCD关闭显示。大约3秒钟后,LCD显示降压界面;


编号:10   次数:01
降压中。。。   58%






4.1.3、仪器降压到零电压位置后,LCD显示等待界面;


编号:10   次数:02
等待中。。。   300秒
第1次试验值:58.6KV


4.1.4、等待时间300秒倒计时完毕,LCD显示搅拌界面,仪器自动对油样进行搅拌;


编号:10   次数:02
搅拌中。。。   30秒
第1次试验值:58.6KV


4.1.5、搅拌时间30秒倒计时完毕,仪器接通主回路并开始升压;


编号:10   次数:02
升压中。。。   22.5KV


4.1.6、  。。。。。
仪器在6次试验完后显示并打印试验结果。按【↑】键和【↓】键可任意查询本次试验的第二页和第三页。
4.2、打印完毕,打印机停止打印,但打印机电源仍然处于接通状态,这时也可以进行换纸。LCD显示试验结果,按【菜单】键断开打印机电源并返回到LOGO;按【确认】键断开打印机电源并直接进入主菜单以方便设置。
4.3、试验过程中,按【菜单】键可取消本次试验。
4.4、如仪器正在升压,按【菜单】键后,仪器断开主回路,LCD显示“试验取消,降压中。。。。 ”,降到零电压后,仪器显示LOGO。



编号:10   次数:02
升压中。。。   42.5KV



按【菜单】键




编号:10   次数:02
降压中。。。   010%
试验取消



降到零电压后



I I J – II – 80
全 自 动 试 油 器
ID: 2 0 0 6 0 2 0 6  V2.0
2006 – 03 – 28   15:23


4.5、如仪器正在降压,按【菜单】键后,LCD显示LOGO。
4.6、如仪器计时或搅拌状态,按【菜单】键后,仪器显示LOGO。
4.7、取消试验后,仍然可以查询/打印本次试验已完成的数据。但是下次做试验时的编号仍然是为本次编号,以覆盖此编号的数据,除非人为更改测试编号。

5、          试验过程中电源中断(关机或停电)后的操作
5.1、正在试验时,仪器断电(关机或停电)。再开机或通电后,显示屏出现三个菜单选项:“(10S后)继续试验”、“重新试验”和“查询本次试验结果”。



(10S后)继续试验
重新试验
查询本次试验结果


注意:关机或停电后再开机最好等待10秒钟!

5.2、系统默认选项为“(10S后)继续试验”。10S内没有选择则仪器继续试验。
5.3、按【↑】键和【↓】键移动阴影光标,10S计时停止,“(10S后)继续试验”菜单变为“(-S后)继续试验”。移动阴影光标到“重新试验”,按【确认】键,则仪器重新开始本编号的试验。

5.4、按【↑】键和【↓】键移动阴影光标到“查询本次试验结果”,按【确认】键,则仪器进入到数据查询状态。查询方法同3.1—3.11的内容。
5.5、按【↑】键和【↓】键移动阴影光标到“(-S后)继续试验”,按【确认】键,则仪器接着断电前的试验过程继续试验。
5.6、10S内按【菜单】键或移动阴影光标后按【菜单】键直接返回LOGO。
5.7、选择“继续试验”或“重新试验”并开始试验后,在试验过程中按【菜单】键,可取消试验(同4.1—4.6)。



(1) 使用前请仔细阅读该说明书!
(2) 开始试验前检查仪器应良好接地!
(3) 正在试验时禁止移动高压仓盖板,以免高压伤人。更换油样时,请先关闭电源!
(4) 取下或合上高压仓盖板时应轻拿轻放!
(5) 绝缘油击穿后若仪器工作不正常,关闭电源10秒钟后再开机继续测试!
(6) 打印纸用完后,参照打印机说明部分(或本说明书的附录)更换打印纸,以免损坏打印头!
(7) 仪器应注意防潮、防尘、防腐蚀,并尽量远离高温区!
(8) 运输过程中应小心轻放,避免倒置!
注:本说明书如有更改,恕不另行通知。如有疑问之处,请与我公司联系。



附    录    一


如何取油样
(供参考)

1、          盛油样的标准油杯和配套的搅拌籽必须清洗干净。
2、          洗干净的油杯和搅拌籽应该用干燥后使用。干燥时应注意温度不要太高,否则容易损坏油杯的密封圈和塑料搅拌籽。
3、          将搅拌籽放入试油杯,取约1/3杯油样倒入试油杯中轻轻摇荡以清洗试油杯及搅拌籽,建议清洗2到3次。
4、          将油样倒入试油杯中,油面高度离试油杯顶部约8-12毫米。
5、          用干净的不起毛的软布或纸将试油杯外面轻轻擦拭干净。
6、          将试油杯轻轻放入试油器的高压仓。注意手要干净或带干净的手套。
7、          油样倒入油杯后,不要放置太长的时间,特别是在空气中暴露时间过长会影响测试结果。



附    录    二

安装打印机的纸卷/更换色带

1、安装纸卷
  开机显示LOGO,按【菜单】键进入主菜单。主菜单有三个选项:“设置系统时间”“设置测试参数”和“数据管理”。按【↑】键或【↓】键移动阴影光标到“数据管理”,再按【确认】键进入数据管理状态,LCD显示“测试编号XX”。此时打印机电源接通。
   将新的纸卷的前端剪成三角形。翻下打印机前盖,捏住固定机头的机头拉板两侧的弹性卡条,将机头拉出(约2cm),按住打印机上的三角形按钮约1秒钟,打印机开始走纸。将纸卷的前端推入打印机进纸口,打印机将纸卷进,等到打印纸从打印机机头上方出纸口走出一段后,关断仪器的电源。稍稍用力捏住弹性纸轴的两端,将弹性纸轴上的纸卷安装到纸轴架上。将纸头穿过打印机前翻盖的出纸口,盖上前盖。

2、更换色带
  打印色带经过一段时间使用后,打印的字迹会变浅或没有,这时需更换色带。
  翻下打印机前盖板,捏住机头拉板两侧的弹性卡条,将机头拉板向外拉至色带盒全部露出。取下旧的色带,将新的色带装上即可。

注意:要将打印纸从色带盒和色带中间穿出来
